施工過程






工程22
写真
外構 工事

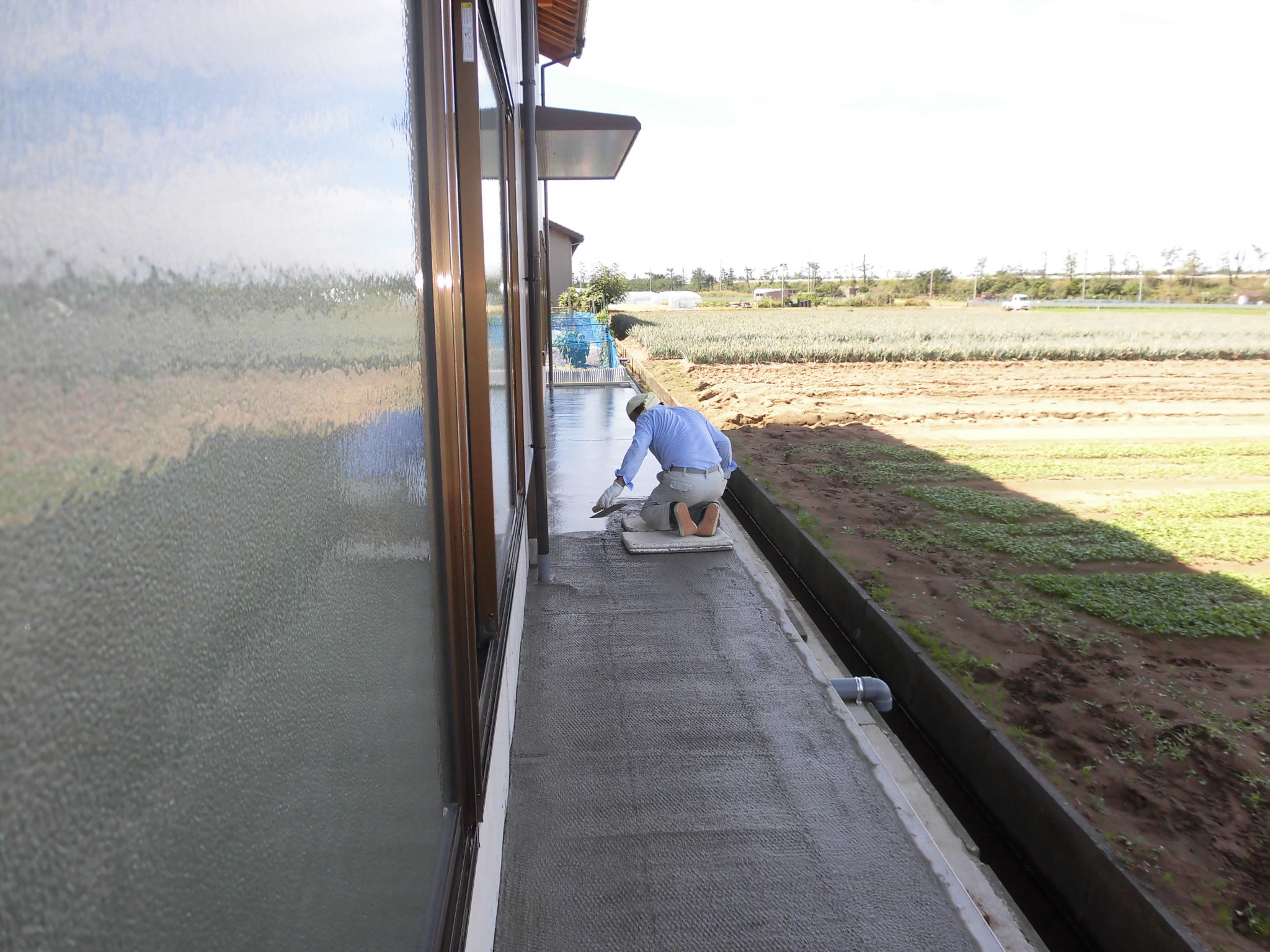

外回りコンクリート(犬走)打ち
工程21
写真
外壁 工事
外壁、板金工事
長尺角波GLカラー鉄板張り(0.35mm)

工程17
写真
外壁 工事
PBァ9.5mm+防湿シート+長尺角波カラー鉄板張り
工程18
写真
基礎 工事

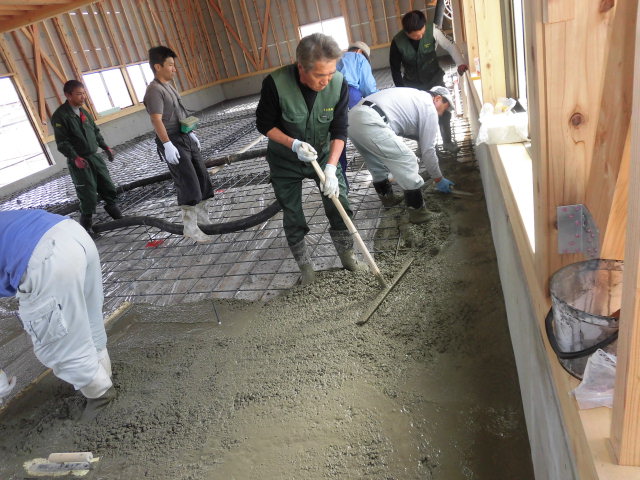

内部土間コンクリート打ち
(砕石ァ120+防湿シート+土間鉄筋D10クロス200+コンクリート ァ120)
工程19
写真

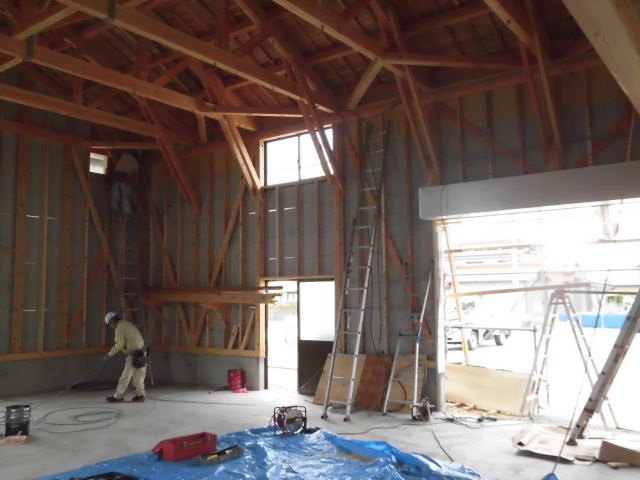

電気工事

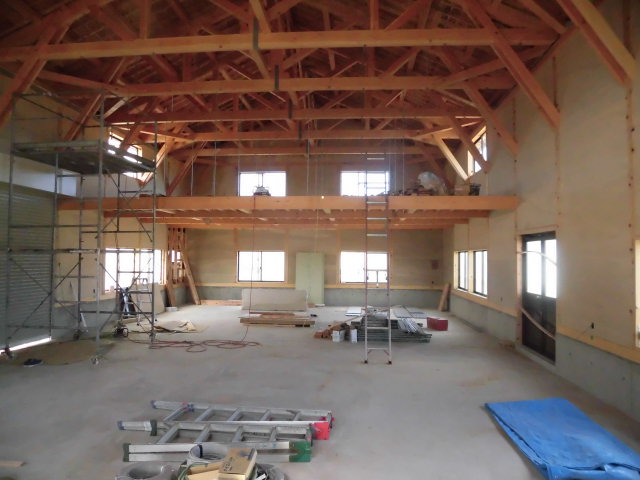

内部配線(電灯、コンセント、スイッチ、動力配線)
工程20
写真
木工事
内部仕上げ
 4mmラワンべニア張り

工程16
写真

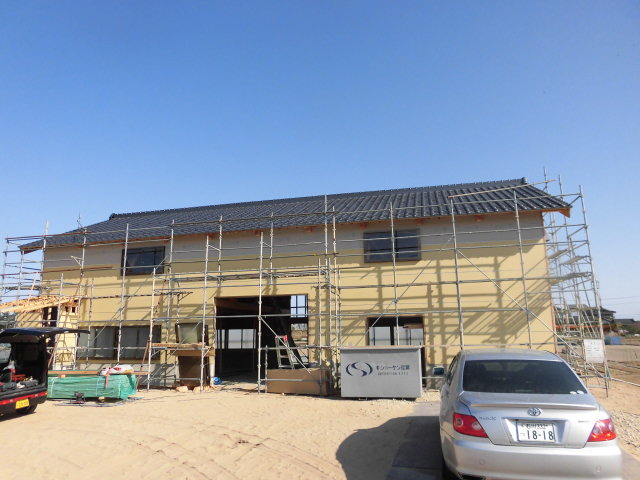

屋根工事
瓦葺き完了(棟瓦5段積み)
工程15
写真

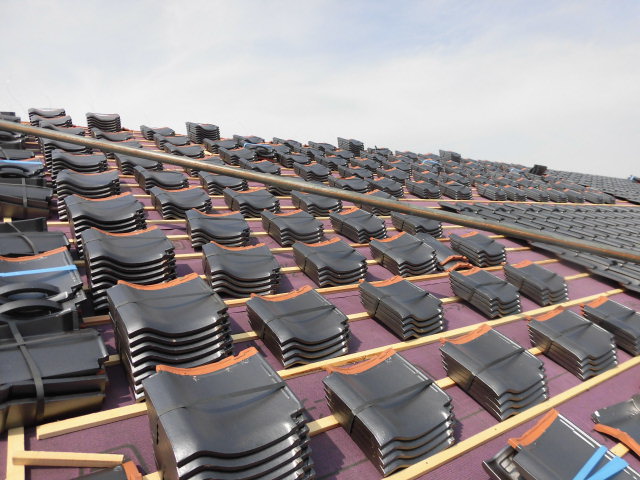

屋根工事
ゴムアス⇒瓦ノジ⇒平瓦(小松瓦)銀黒色⇒棟瓦
工程14
写真

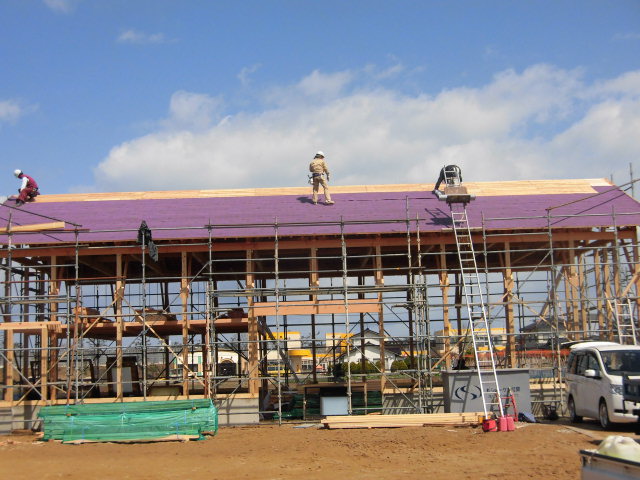

屋根工事
ゴムアス敷き込み(防水シート)
工程13
写真

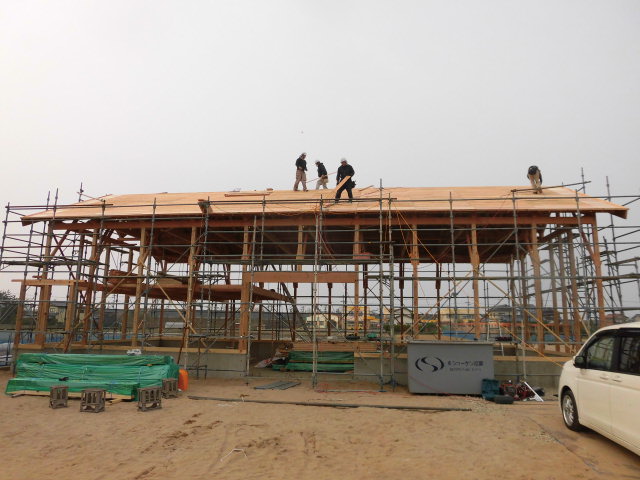

木工事(建て方)
屋根仕舞い完了(裏板=杉板12mm)

工程09
写真
木工事(建て方)
合掌組完了
工程10
写真
木工事(建て方)

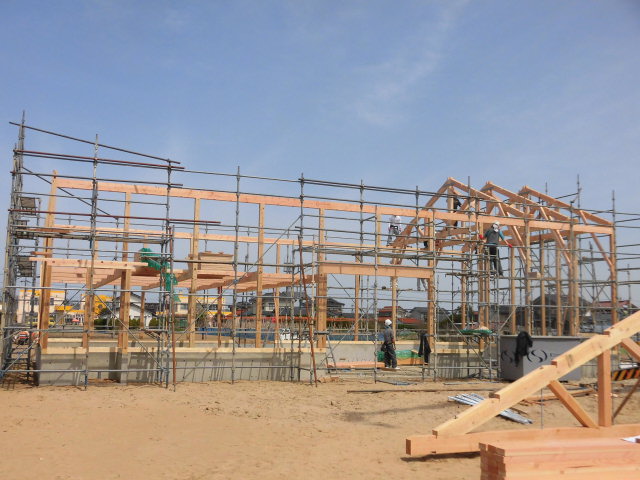

建て方
工程11
写真
木工事(建て方)
最後の合掌組(11梁)取付
工程12
写真

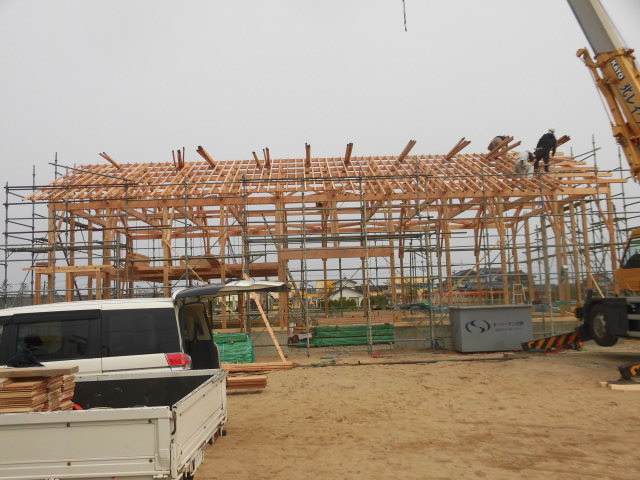

木工事(建て方)

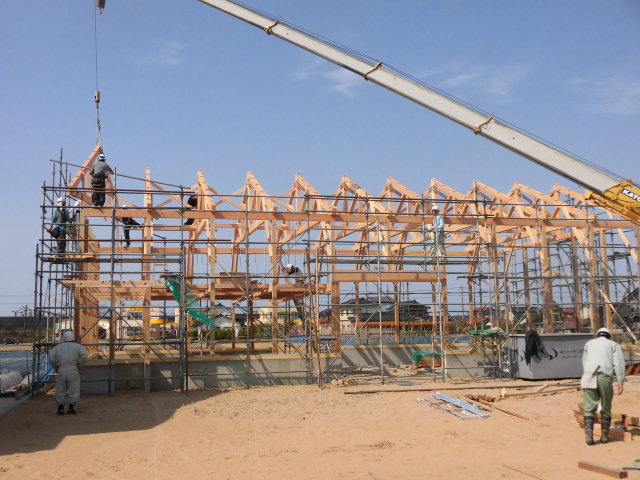

建て方初日完了(屋根タルキ打ちまで)

工程08
写真
木工事(建て方)

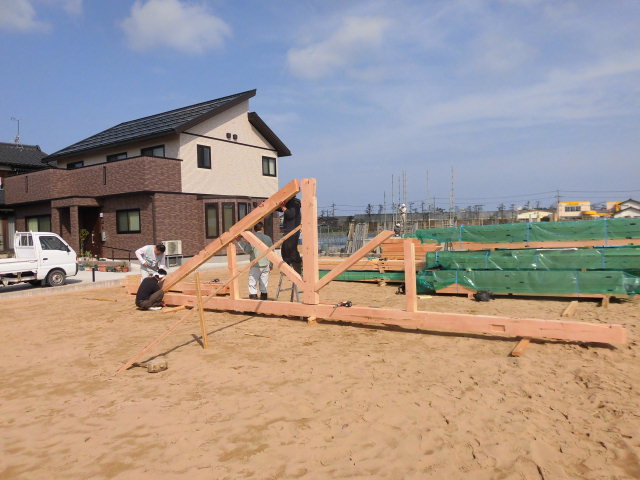

建て方前準備⇒5間梁合掌組開始
合掌組(11梁)
工程07
写真
基礎 工事

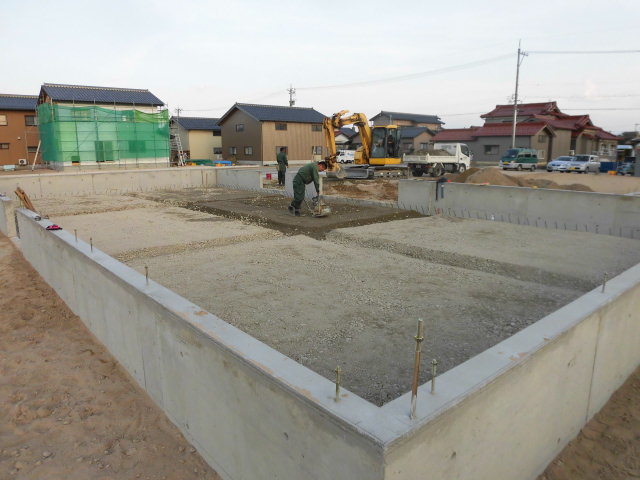

布基礎完了
内部土間下地(整地⇒砕石⇒土間シート⇒鉄筋組)の砕石入れまで
工程06
写真
基礎 工事
生コンクリート打ち(ポンプ車使用)
*配合
 コンクリートの種類  普通
 呼び強度       21
 スランプ       18

工程05
写真

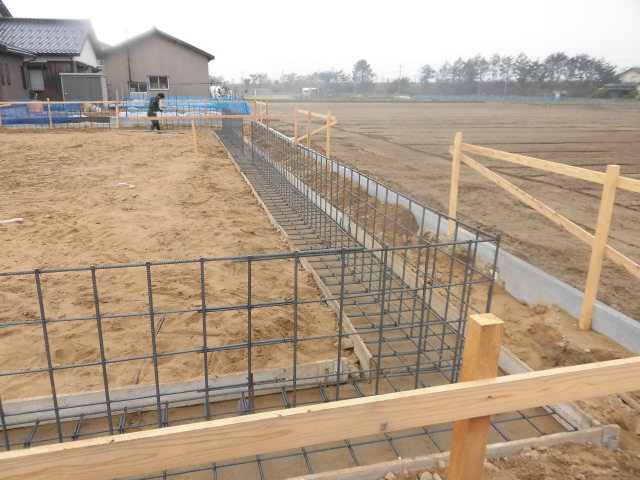

基礎 工事
鉄筋組
ベース:D13-@200
立上り:D13-@200、D10-@200

工程01
写真
地鎮祭
施主、玉ぐし奉納
工程02
写真

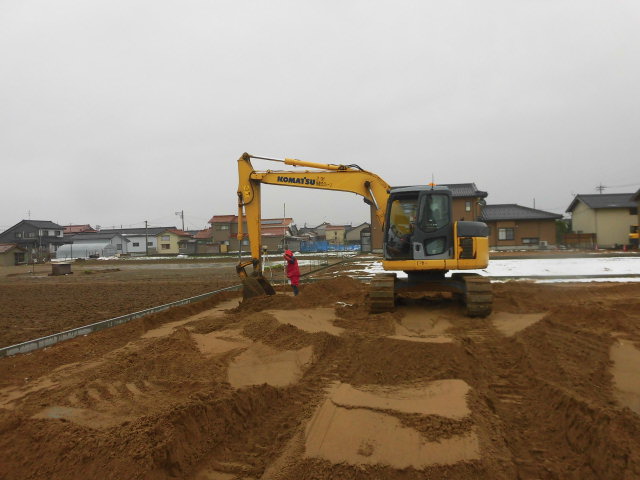

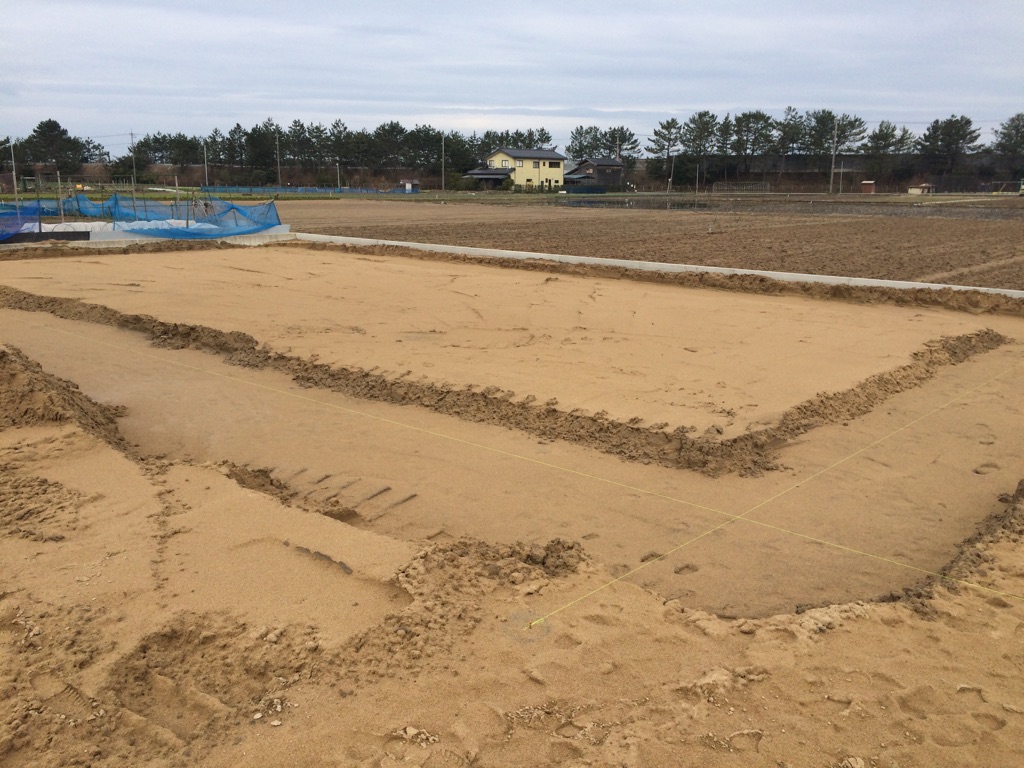

地盤改良
埋め立てまじかのため、表層の地盤がゆるい。
工程03
写真
地盤改良
地盤改良施工仕様

改良深度h=50cm
改良幅 布基礎部分W=1.5m
一軸圧縮強度(7日強度)平均2,089(KN/u)
工程04
写真
基礎 工事
ベース型組
W=800
H=150
